Основы расчета железобетона. 200 вопросов и ответов. - Габрусенко В.В.
Введение
Общий курс "Железобетонные конструкции" относится к числу самых трудных в вузовской программе обучения по специальности 290300 "Промышленное и гражданское строительство", не говоря уже о других строительных специальностях, имеющих меньший объем курса. Связано это, прежде всего, со сложностью самого железобетона – двуединого материла, работу которого далеко не всегда возможно описать классическими методами строительной механики.
Особую важность представляет 1-я часть курса, излагающая основные понятия об упруго-пластической работе материалов, об условиях совместной работы бетона и арматуры, о напряженно-деформированном состоянии обычных и предварительно напряженных элементов, о методах расчета прочности и трещиностойкости сечений и т.д. Без знания их невозможно не только осознанно и грамотно проектировать сами конструкции, но и иметь общее представление об их работе, необходимое инженеру на стройплощадке.
Между тем, как показывает опыт, именно эти базовые понятия наиболее слабо усваиваются студентами по причине того, что многие физически тесно связанные вопросы в лекциях и учебниках хронологически отдалены друг от друга (а недостаток практических занятий проблему еще более усугубляет).
Попытками устранить этот изъян, осветить под несколько иными углами известные вопросы, показать причинные связи между ними и вызвано появление на свет настоящей книги, форма изложения в которой была подсказана автору его многолетним опытом педагогической работы. Содержание учебного пособия охватывает все темы первой части курса "Железобетонные конструкции", исключая только работу пространственных сечений и сопротивление динамическим воздействиям. В отдельную главу пособия выделена тема «Соединения железобетонных элементов», которая, имея самое непосредственное отношение к экспериментально-теоретическим основам курса, играет важнейшую роль в проектном деле и которая в учебниках, как правило, отдельно не рассматривается.
Разумеется, пособие не заменяет ни лекций, ни учебников, а служит лишь дополнением к ним. Более того, пользоваться пособием целесообразно, уже имея определенные знания о железобетоне, – тогда оно поможет углубить и быстрее систематизировать эти знания, лучше разобраться в физической сути расчетов сечений и работе самих конструкций.
1. БЕТОН, АРМАТУРА И ЖЕЛЕЗОБЕТОН
1. Для чего бетону арматура?
Бетон – это искусственный камень. Его прочность на сжатие намного (в 10...20 раз) превосходит прочность на растяжение. Поэтому бетон, как и природный камень, используют в тех частях зданий и сооружений, которые работают преимущественно на сжатие: в фундаментах, стенах, сводах, опорах мостов и т.п. Для изгибаемых элементов – балок, плит – бетон не годится: он разрушится от разрыва растянутой зоны при очень небольших нагрузках, задолго до исчерпания прочности сжатой зоны.
Если в растянутую зону ввести стальную арматуру (стержни, канаты и т.п.) и обеспечить ее надежное сцепление с бетоном, то после образования трещин она возьмет на себя все растягивающие усилия, оставив бетону только сжимающие. (А прочность арматуры на растяжение в сотни раз выше, чем у бетона.) Таким образом, изгибающему моменту будет сопротивляться внутренняя пара сил: сжимающая в бетоне и растягивающая в арматуре. Забегая вперед, отметим, что часто требуется устанавливать арматуру и в сжатом бетоне (см. главы 3 и 4).
2. Для чего арматуре бетон?
Бетон – материал более долговечный, чем арматурная сталь, он менее подвержен коррозии. Кроме того, по сравнению со сталью бетон обладает более высокой огнестойкостью, т.е. дольше сохраняет несущую способность при действии высокой температуры, что особенно важно для успешной эвакуации при пожаре. Поэтому арматура, уложенная внутрь бетонного тела, хорошо защищена слоем бетона от коррозии и высокой температуры. Нормы проектирования устанавливают минимальные величины защитного слоя бетона: не менее диаметра стержня (в ряде случаев не менее 2-х диаметров) и не менее 10...70 мм в зависимости от типа конструкции и условий эксплуатации. Отметим также, что без защитного слоя невозможно обеспечить надежное сцепление арматуры с бетоном, а значит и их совместное деформирование.
3. Бетон – материал упруго-пластический. Что это означает?

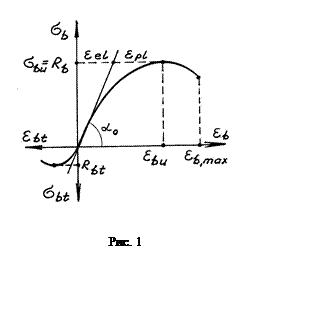

Означает это, что при действии внешней нагрузки его деформации состоят из двух частей: упругой eel (обратимой) и пластической epl (необратимой). Причем по мере роста напряжений доля epl возрастает, поэтому диаграммы сжатия и растяжения криволинейны (рис.1). Отсюда ясно, что модуль упругости бетона соответствует только начальному участку диаграммы, когда деформации еще можно считать упругими, – его и называют начальным модулем упругости: Еb = sb/eel =tgao.

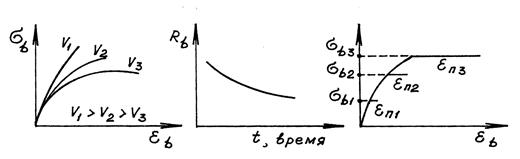

Деформативность бетона зависит также от скорости его нагружения v: при мгновенном нагружении (например, ударе) пластические деформации ничтожно малы, при кратковременном – весьма заметны, при длительном – очень велики (в несколько раз больше, чем упругие; рис. 2). Прочность же при длительном нагружении, наоборот, уменьшается (рис. 3), что в расчетах учитывается коэффициентом условий работы gb2.
Пластические свойства бетона вызывают такое явление, как ползучесть: рост во времени деформации eп при постоянном напряженииsb. Чем выше sb или чем ниже прочность бетона, тем больше деформации ползучести eп (рис. 4). Наиболее интенсивно eп проявляется в первое время после приложения нагрузки, затем они постепенно затухают в течение нескольких лет.
Рис. 2, Рис. 3, Рис. 4

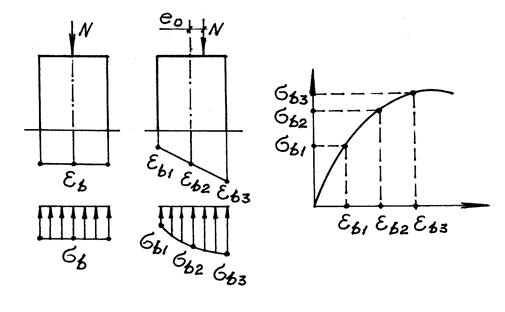

4. Почему при центральном сжатии эпюра напряжений в бетоне прямолинейна, а при внецентренном криволинейна?
При центральном сжатии деформации eb в разных точках сечения одинаковы, значит одинаковы и напряженияsb. При внецентренном сжатии деформации сечения меняются по линейному закону, т.е. по форме треугольника или трапеции (мы пользуемся гипотезой плоских сечений), но сама зависимость sb – eb криволинейна, поэтому криволинейна и эпюра sb. В этом легко убедиться, рассмотрев хотя бы в 3-х точках деформации внецентренно сжатого сечения и найдя на диаграмме величины напряжений, соответствующие данным деформациям (рис.5). Подобная же форма эпюры напряжений в бетоне – и при изгибе.
